 Заголовок сообщения: снятие обшивки задней двери на Familia
СообщениеДобавлено: 20 июл 2009, 19:32
Не в сети

Зарегистрирован: 06 авг 2008, 09:09
Сообщения: 3451
Откуда: Кемерово
берем тонкую узкую оверточку, хорошую крестовую отвертку. еще могут пригодиться плсокогубцы (если клипса застрянет в металле)

делаем все аккуратно, чтобы ничего не сломать и не поцарапать!
выкручиваем шурупчик 1 и 2
с ручкой сложнее она там на защелке 3, вставляем туда тонкую отверточку и пальцами чуть раскачиваем тянем на себя и чуть назад.


Вложения:
1.jpg [ 112.59 KiB | Просмотров: 14215 ]

_________________
Mazda CX-5 2014 . activ , ПП.
Mazda Familia S-wagon, 2002, S-F, 1.5 ZL-DE, АКПП, sunlight silver m.
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: снятие обшивки задней двери на Familia
СообщениеДобавлено: 20 июл 2009, 19:33
Не в сети

Зарегистрирован: 06 авг 2008, 09:09
Сообщения: 3451
Откуда: Кемерово

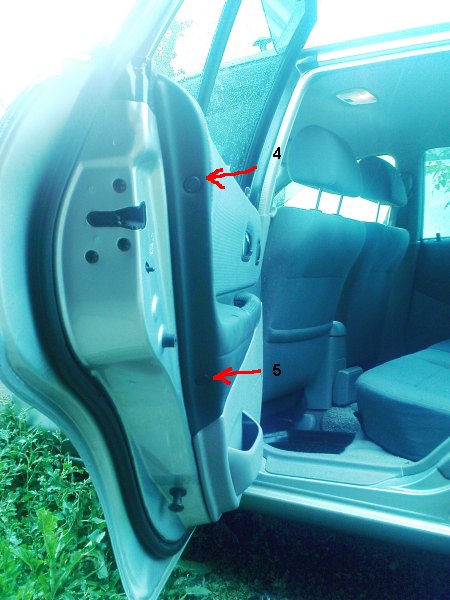

вот тут вытягиваем заглушки 4 и 5, чуть поддев центральную часть тонкой отверткой


Вложения:
2.jpg [ 58.33 KiB | Просмотров: 14291 ]

_________________
Mazda CX-5 2014 . activ , ПП.
Mazda Familia S-wagon, 2002, S-F, 1.5 ZL-DE, АКПП, sunlight silver m.
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: снятие обшивки задней двери на Familia
СообщениеДобавлено: 20 июл 2009, 19:35
Не в сети

Зарегистрирован: 06 авг 2008, 09:09
Сообщения: 3451
Откуда: Кемерово

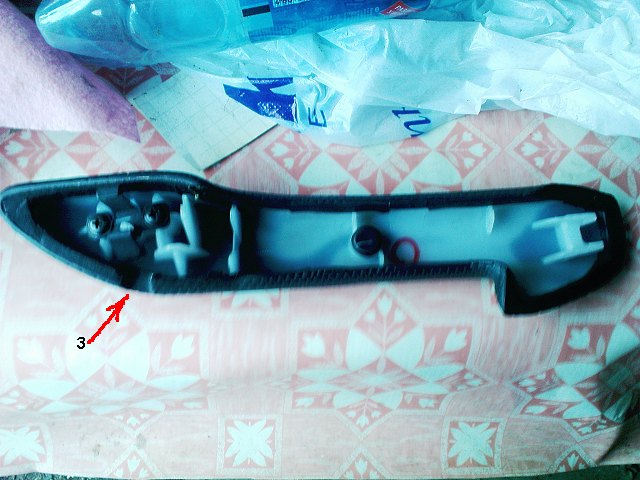

так выглядит ручка после снятия
выкручиваем 6 и 7

цифрой 3 показано куда вставляется отвертка


Вложения:
3.jpg [ 69.42 KiB | Просмотров: 13838 ]
4.jpg [ 68.8 KiB | Просмотров: 13802 ]

_________________
Mazda CX-5 2014 . activ , ПП.
Mazda Familia S-wagon, 2002, S-F, 1.5 ZL-DE, АКПП, sunlight silver m.
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: снятие обшивки задней двери на Familia
СообщениеДобавлено: 20 июл 2009, 19:36
Не в сети

Зарегистрирован: 06 авг 2008, 09:09
Сообщения: 3451
Откуда: Кемерово

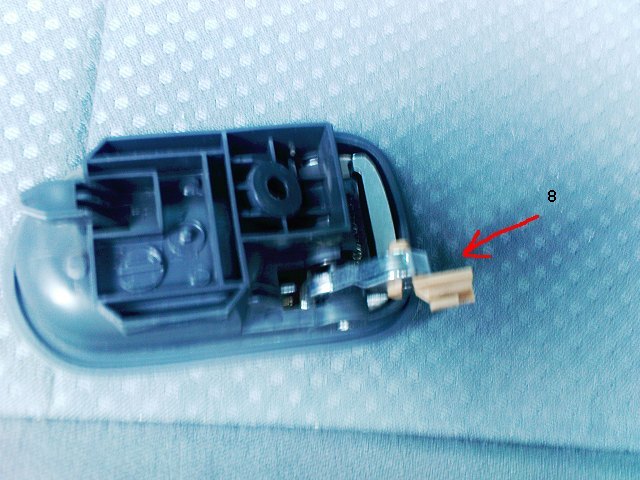

снимаем ручку открывания двери там есть хитрая защелка 8.


Вложения:
5.jpg [ 73.52 KiB | Просмотров: 14033 ]

_________________
Mazda CX-5 2014 . activ , ПП.
Mazda Familia S-wagon, 2002, S-F, 1.5 ZL-DE, АКПП, sunlight silver m.
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: снятие обшивки задней двери на Familia
СообщениеДобавлено: 20 июл 2009, 19:39
Не в сети

Зарегистрирован: 06 авг 2008, 09:09
Сообщения: 3451
Откуда: Кемерово

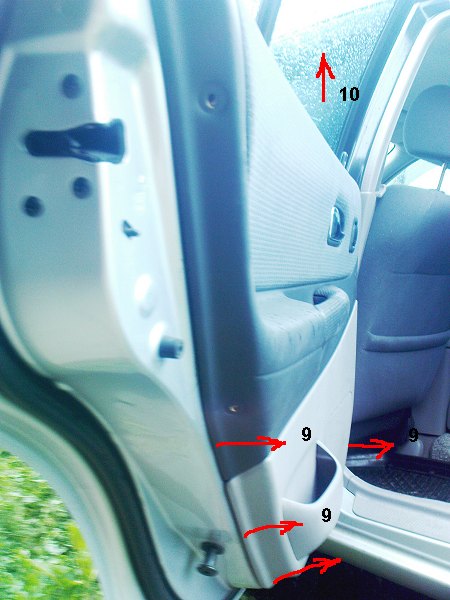

сейчас самый ответственный момент! уже все снято, осталось снять саму обшивку
(на фото еще ничего не снято, сорри забыл щелкнуть в снятом состоянии)
берем ТОЛЬКО снизу и СТРОГО в направлении 9 тянем на себя там 5 клипс они отщелкиваются. и только ПОСЛЕ этого поднимаем вверх 10

делаем только в этой последовательности! иначе можно сломать верхние клипсы!!


Вложения:
6.jpg [ 54.11 KiB | Просмотров: 13796 ]

_________________
Mazda CX-5 2014 . activ , ПП.
Mazda Familia S-wagon, 2002, S-F, 1.5 ZL-DE, АКПП, sunlight silver m.
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: снятие обшивки задней двери на Familia
СообщениеДобавлено: 20 июл 2009, 19:41
Не в сети

Зарегистрирован: 06 авг 2008, 09:09
Сообщения: 3451
Откуда: Кемерово

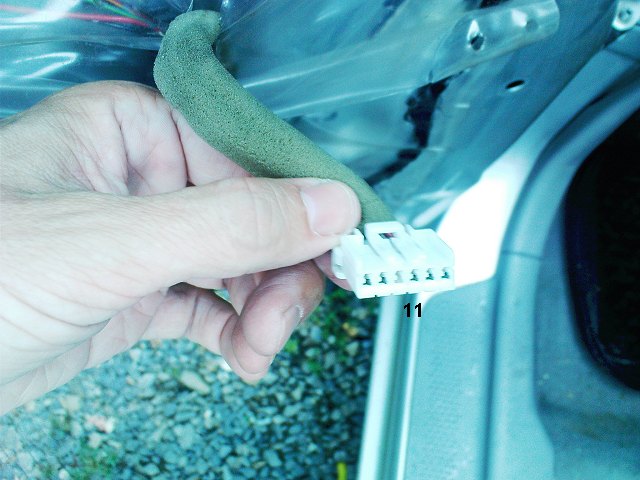

отключаем разъем 11 - от кнопки подъема стекла


Вложения:
7.jpg [ 63.15 KiB | Просмотров: 14021 ]

_________________
Mazda CX-5 2014 . activ , ПП.
Mazda Familia S-wagon, 2002, S-F, 1.5 ZL-DE, АКПП, sunlight silver m.
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: снятие обшивки задней двери на Familia
СообщениеДобавлено: 20 июл 2009, 19:42
Не в сети

Зарегистрирован: 06 авг 2008, 09:09
Сообщения: 3451
Откуда: Кемерово
после этого видим такую картину.. пленка защищающая от пыли приклееная на гудроне.
снимаем ее аккуратно (потом можно так же приклеить) и получаем доступ к внутренней части двери. делаем все что нам надо и собираем назад


Вложения:
8.jpg [ 143.66 KiB | Просмотров: 13830 ]

_________________
Mazda CX-5 2014 . activ , ПП.
Mazda Familia S-wagon, 2002, S-F, 1.5 ZL-DE, АКПП, sunlight silver m.
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: снятие обшивки задней двери на Familia
СообщениеДобавлено: 20 июл 2009, 19:44
Не в сети

Зарегистрирован: 06 авг 2008, 09:09
Сообщения: 3451
Откуда: Кемерово
сборка в обратной последовательности
перед сборкой убедитесь
что на снятой панели закреплены все 5 клипс!!


Вложения:
9.jpg [ 94.59 KiB | Просмотров: 14112 ]

_________________
Mazda CX-5 2014 . activ , ПП.
Mazda Familia S-wagon, 2002, S-F, 1.5 ZL-DE, АКПП, sunlight silver m.
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: снятие обшивки задней двери на Familia
СообщениеДобавлено: 21 июл 2009, 14:27
Не в сети

Зарегистрирован: 13 авг 2008, 12:00
Сообщения: 462
Откуда: г.Калтан.
Отлично!
Всё так и делал, когда надумал установить динамики. Единственно, что не снимал рукоятку открытия двери. Чуть повернув, легко просунул в отверстие накладки.
Хочу заметить, что при установке декоративной накладки на место, нужно проследить за тем, чтобы тяга кнопки блокировки замка находилась в защелке. Расположенной прямо под кнопкой.

_________________
Mazda Familia, 2001, BJ5P, ZL-DE, автомат, белая.
