 Заголовок сообщения: Смазка рулевого вала
СообщениеДобавлено: 25 сен 2011, 22:00
Не в сети

Зарегистрирован: 28 авг 2011, 13:20
Сообщения: 55
Откуда: Кемерово

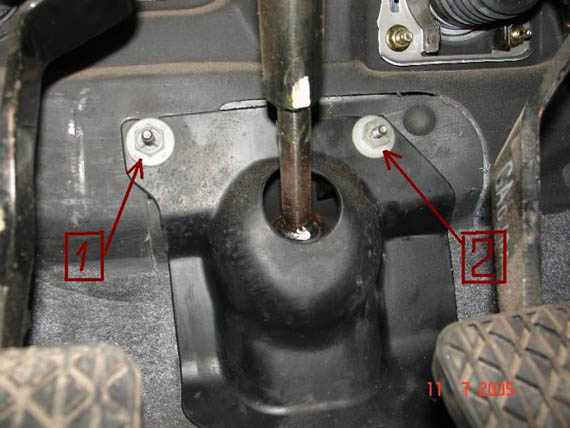

Первый шаг - снятие защитного чехла - Рис.1
Пластиковые гайки откручиваются рукой (под номером 1 и 2). Поначалу хотя может потребоваться рожковый ключ для страгивания.

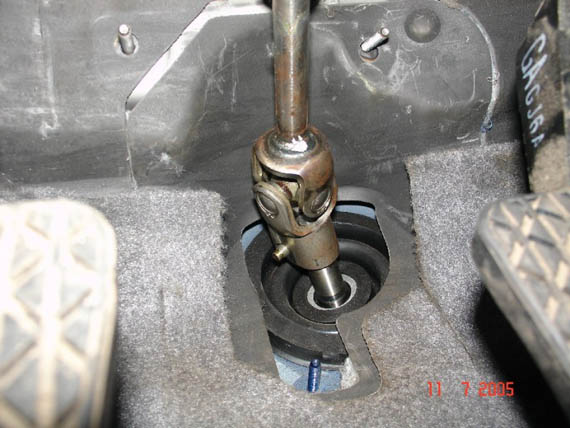

Затем, под чехлом видна такая картина - Рис.2
Надо провернуть руль таким образом, чтобы болт повернулся к жаждущему ;0)) Вот так - Рис. 3
Затем берется торцовая головка (рожковый или накидной ключ не особо налезает в тех условиях) на 12мм и отворачивается болт, указанный стрелкой. При этом рекомендую нанести риски маркером как показано голубым пунктиром на фотке, чтоб потом не гадать правильное положение руля.

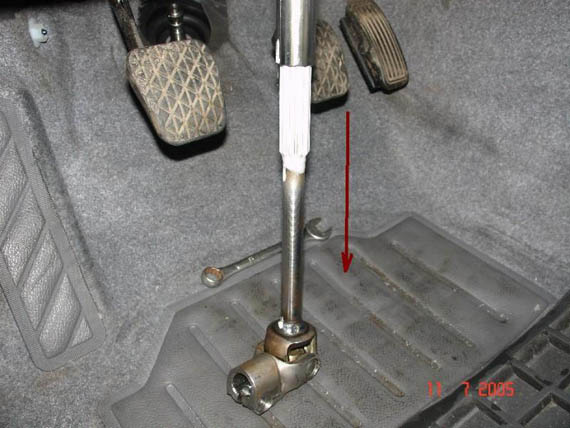

Затем рулевая колонка снимается с фиксатора и переводится в крайнее нижнее положение с полным вылетом на себя. При этом снимается муфта, из которой уже откручена гайка и вынимается рулевой вал ("папа" из "мамы"), как показано на фотке - Рис.4
При этом стоит заметить, что и на "папе" и на "маме" есть белые заводские риски для совпадения валов при обратной сборке.
Естественно там смазки уже не осталось - Поэтому наносим "тонким" слоем свою - я брал Chevron .

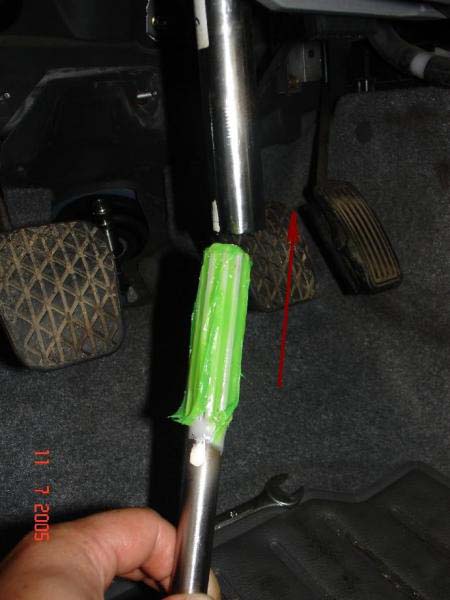

Таким образом засовываем вал обратно - Рис. 5
Излишки согласно фотке Рис.6 вытираем тряпочкой и собираем всё в обратном порядке, уделяя ОСОБОЕ внимание затягиванию болта на муфте - очень жизненный болт, надо признать.
Тип используемой смазки - Castrol lmx.любые противозадирные смазки их много от наших Газпромовских даже в доминго видел продают,я купил Chevron 200 рублей обошлось , Castrol стоит 270 где то! :!:

Фотки взяты из с братского форума!смазки куча осталось так что могу помочь если у кого то руль стучит и при выкручивание до упора звуки издаёт! :)


Вложения:
051006-130045-250.jpg [ 57.54 KiB | Просмотров: 7975 ]
051006-130105-705.jpg [ 61.81 KiB | Просмотров: 8598 ]
051006-130122-625.jpg [ 55.22 KiB | Просмотров: 7894 ]
051006-130140-511.jpg [ 59.32 KiB | Просмотров: 7951 ]
051006-130153-172.jpg [ 42.62 KiB | Просмотров: 7586 ]
051006-130209-228.jpg [ 39.97 KiB | Просмотров: 7643 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Смазка рулевого вала
СообщениеДобавлено: 25 сен 2011, 23:46
Не в сети
Cпец по Familia, Маздаохотник
Аватара пользователя

Зарегистрирован: 13 авг 2008, 08:41
Сообщения: 5075
Откуда: Новокузнецк
Как у вас, бляха-муха, все просто, у нас карданчик на "улице" висит, к нему пробраться целая история :)

_________________
Mazda Familia S-Wagon, 2000 г, ZL-DE 1500, S-Briza
Маздень - это диагноз! :bebe0:
